シェーダーって何??

*Unityにおいてシェーダーを全く知らない方、特に2D ゲームを作成している方、対象の記事です。

*後半で、シェーダーグラフの下準備の過程を説明しています。

普段Unityで2Dゲームを作っていたので、シェーダーなんて3Dの世界だから遠い遠いもの、と思っていた私。最近、Post Processing, 2D lightingなど演出に触れることがあり、シェーダー、マテリアル、テクスチャ、ユニバーサルパイプラインなどの、未知なる言葉に出会っていました。素通りせずに、少しでも理解を深めたいと思った、入門以前の記録です。知識ある方には、お役に立てません^^;

そもそもシェーダーとは、影?とか画像のことではなく、3D描画方法を記述したプログラムです。でも2Dだから、関係ない??

Unityの画面、思い出すとZ軸があります。2Dといっても3D空間にいるのです。そこが入門前の気づきかもしれません(笑)

・・・・・・・・・・・・・・・・・・・・・・・

超初心者にもやさしかった、公式の動画を紹介します。

シェーダーを理解しよう!

*ふわっとまとめ

頂点シェーダーとフラグメントシェーダーがあります。

3Dのオブジェクトは、レンダリングパイプラインという所(動画でいう8ステップ)を通り、ディスプレイされます。

このレンダリングパイプラインという過程で、手を加えられるのは、この頂点シェーダーとフラグメントシェーダーの2つです。

動画から抜粋した画像ですが、シェーダーはステップ3と7にあたります。

レンダリングパイプラインの過程

このシェーダーを作ることで表現の幅が広がるということです。アセットでも売っているので、利用するのも大いにありと思います。

*知っておきたいポイント

「シェーダー」+「テクスチャ」=「マテリアル」

シェーダー( 陰影処理)テクスチャ( 画像データ )マテリアル(質感)

・・・・・・・・・・・・・・・・・・・・・・・

さてシェーダーを作るのに、今はシェーダーグラフという、視覚的に作業が出来るものが用意されています。Unityの公式でも紹介されています。

Unity道場2D編 Shader Graph はじめてみよう!基礎編(6月23日号)- Unityステーション – YouTube

シェーダーグラフの様子↓  慣れると面白そうですよね。

シェーダーの理解を少しでも深めるには、真似てさわってみるのが良いかもしれません。

英語になりますが、この動画おすすめです。

「2Dシェーダーグラフを始めよう!」

Get started with 2D Shader Graph in Unity – Dissolve Tutorial

・・・・・・・・・・・・・・・・・・・・・・・

下準備

まずは準備することがあるので、今回は手順を解説していきます。2D制作向け。

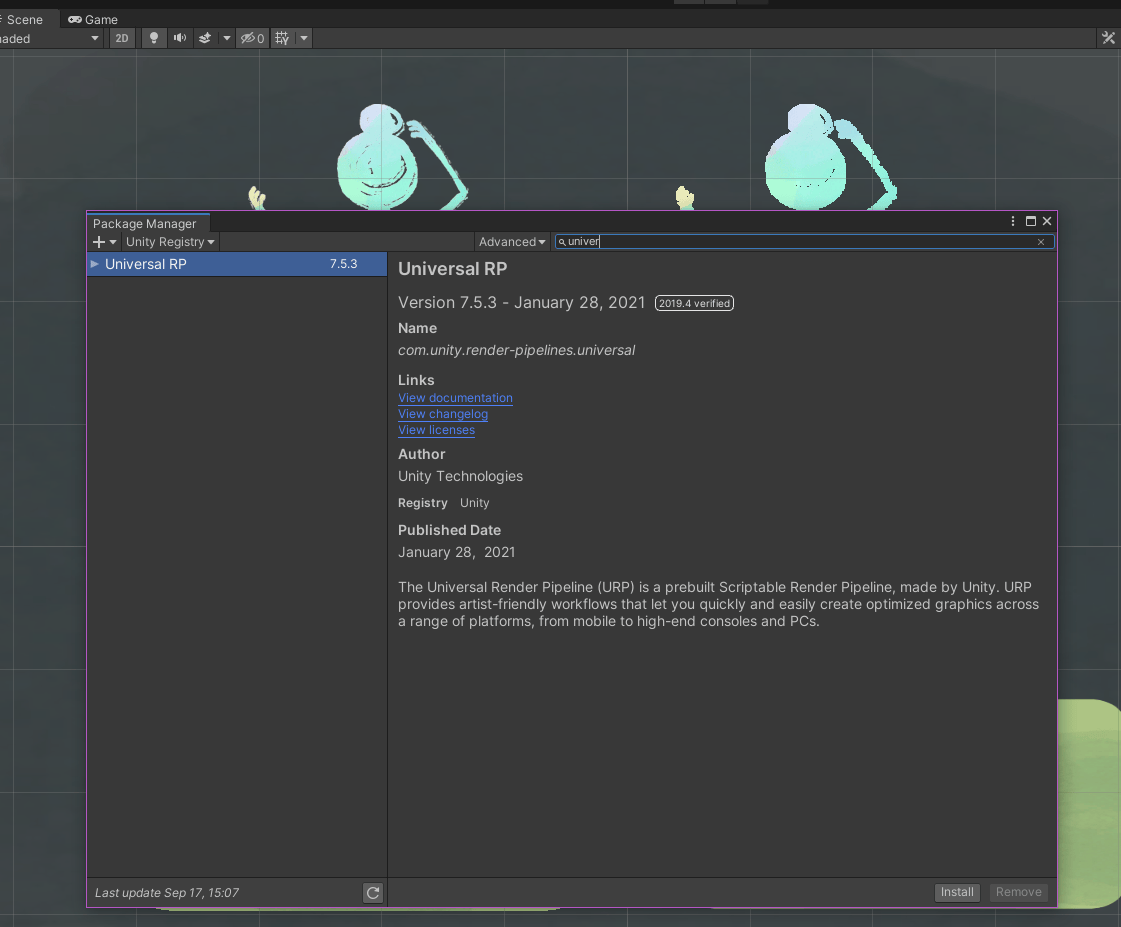

1.インストールします。

ユニバーサルパイプライン(8ステップの過程の部分)

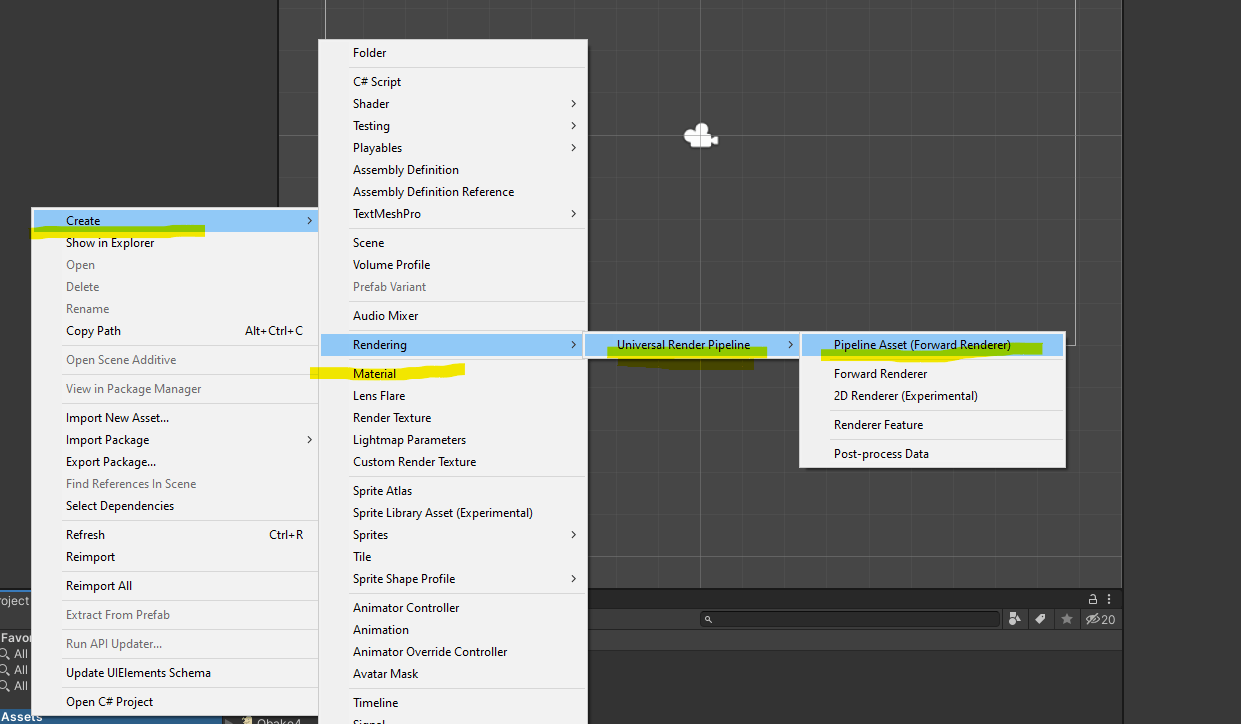

2.パイプラインアセットを作ります。

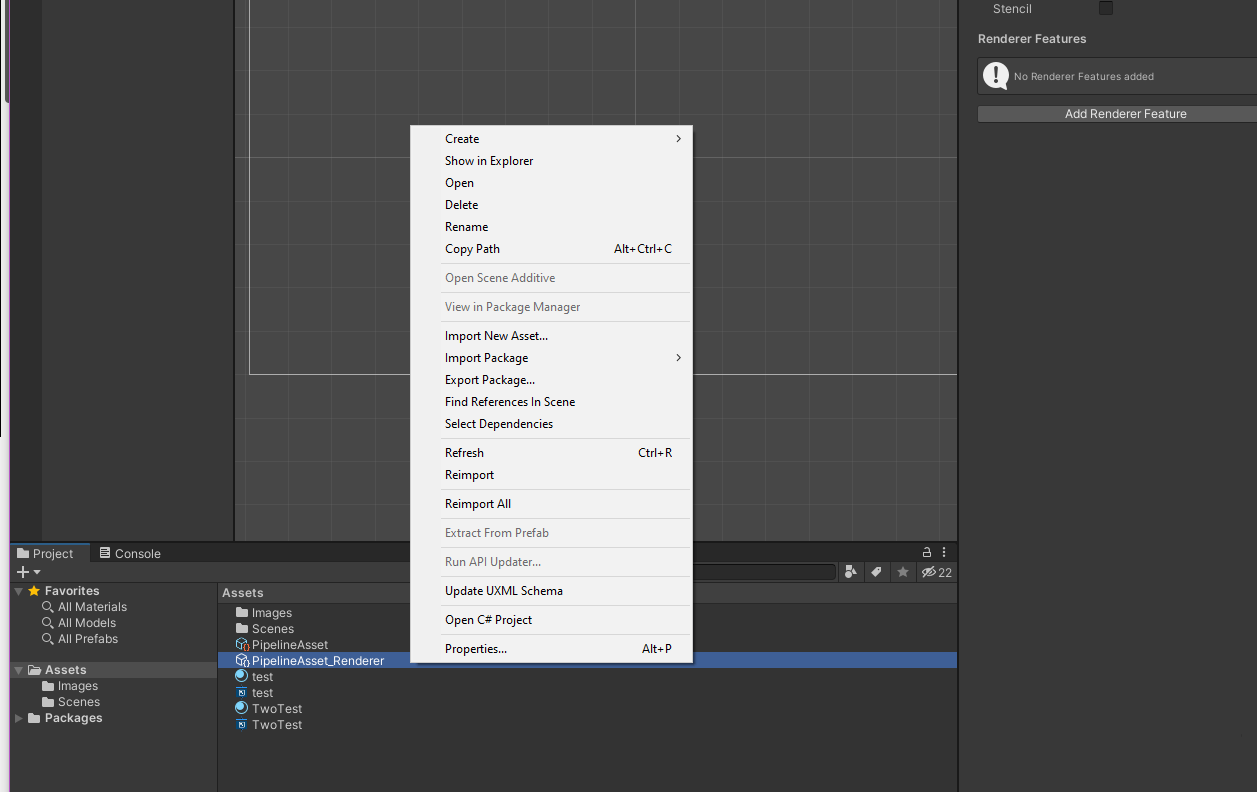

3.出来上がったうちの、Rendererを削除(3D用なので)します。

これ削除

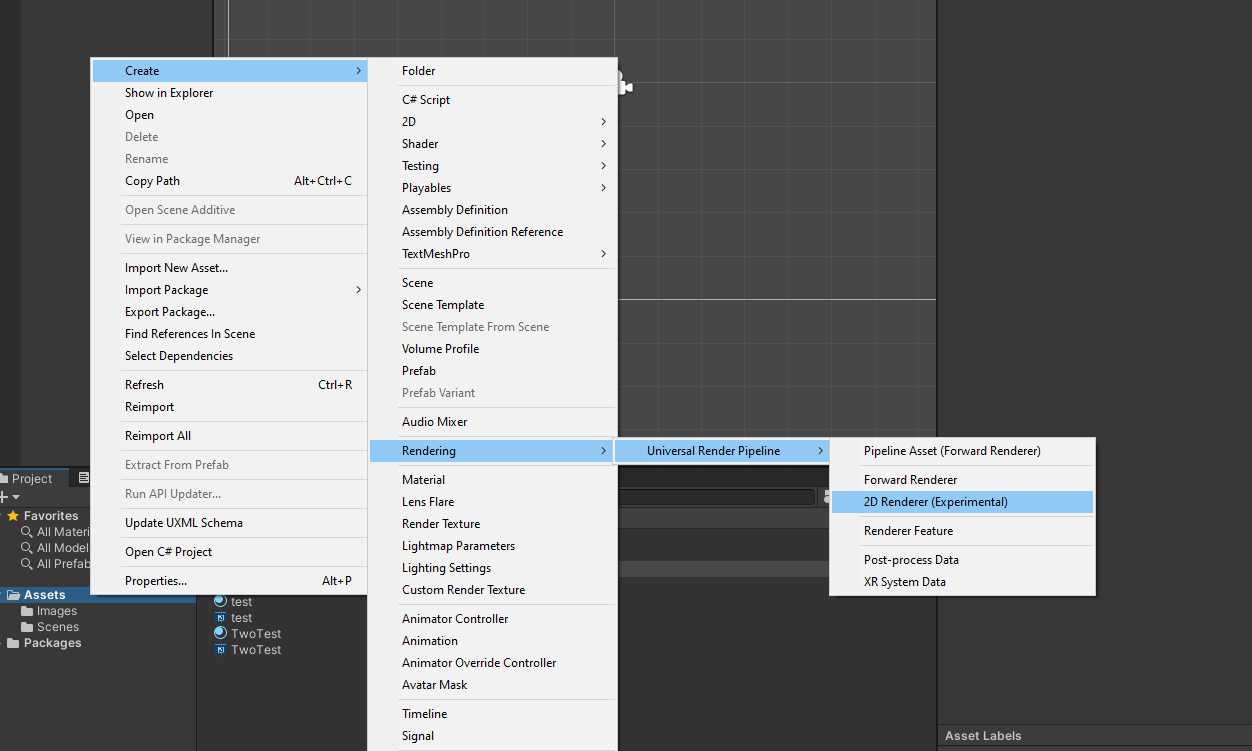

4.2DRendererを新たに作成します。

こちらを作成

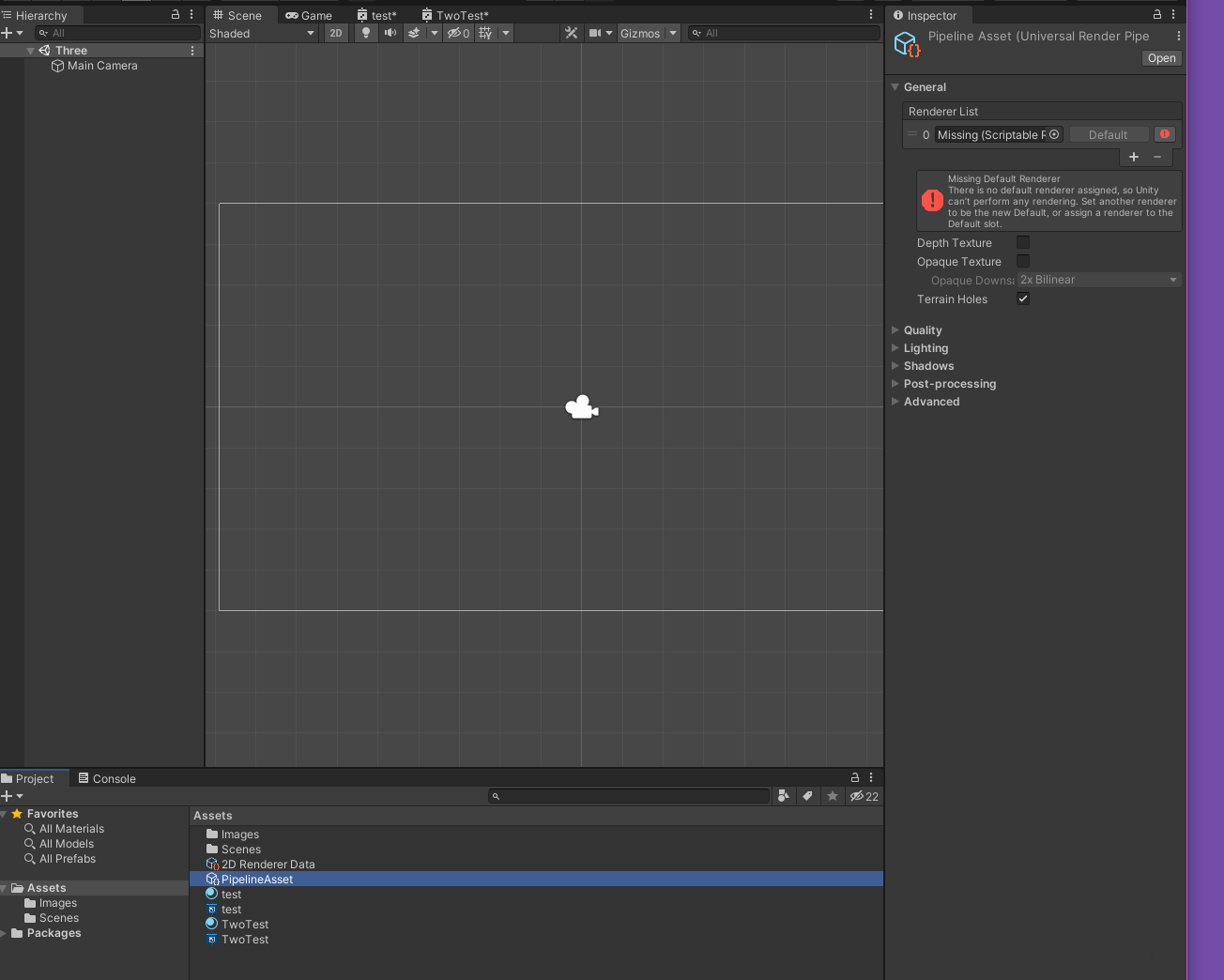

5.PipeLineAssetを選択して、右のエラーが出ているところに、作ったばかりの2D Renderer Dataをドラッグアンドドロップします。

もうちょっと。

うまくいくと、下のようになっています。

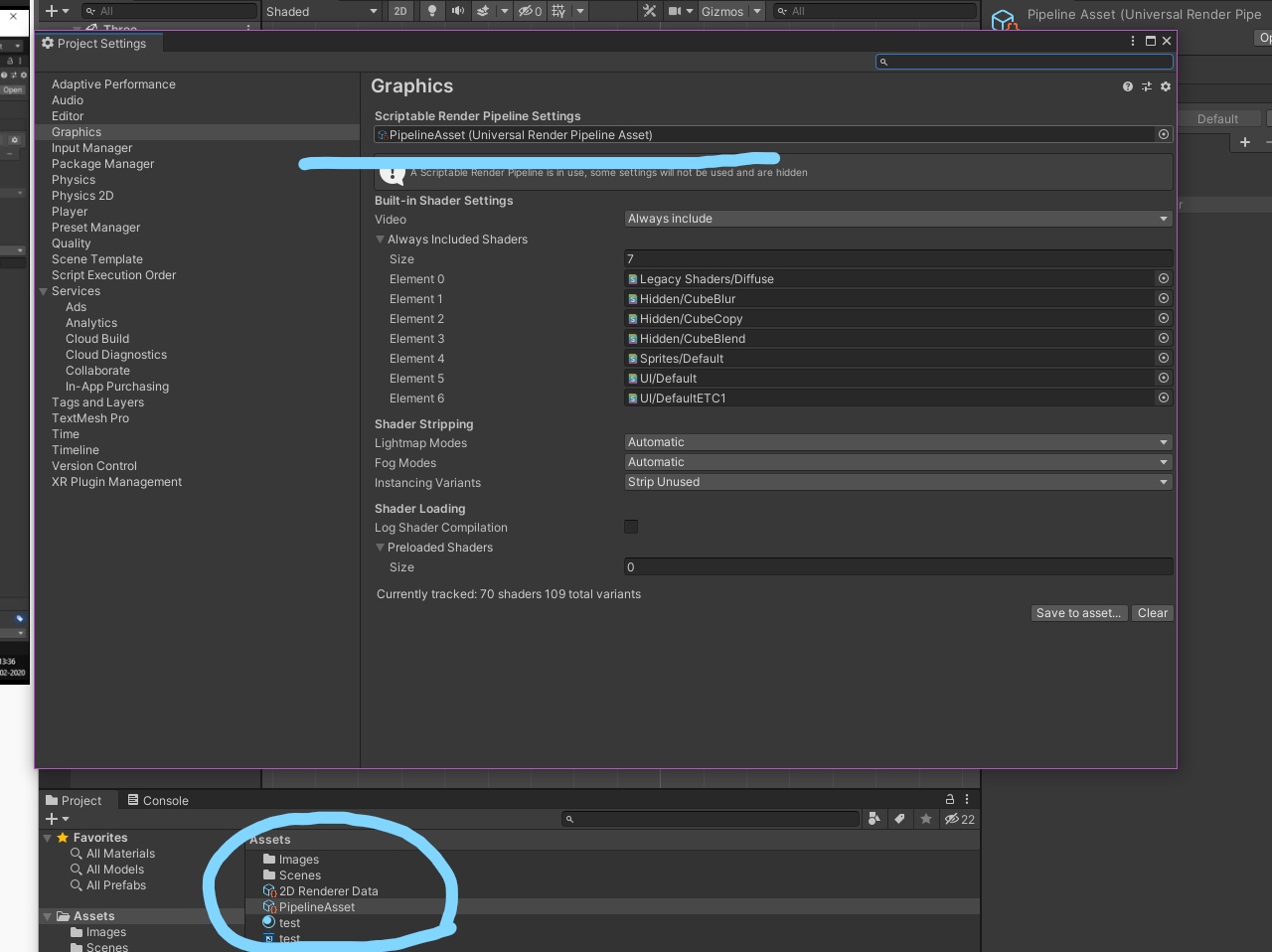

5.Edit, Project setting, Graphicsまでいき、、一番上のScriptable Renderer Pipeline Settingsのところに、作ったPipeline Assetをドラッグアンドドロップします。

これで、準備完了!!!

あとは、シェーダーグラフの動画に沿って進められます。興味があったら、進めてみると理解が深まると思います☆

この作業の後で、PostProcessingというカメラにエフェクトつけたりもできます。インスタのようなエフェクトが出来たり、ぼやかせたり、光らせたりもできます。

こちらも、もう少し理解が深まったら、まとめてみようかと思います。

ポストプロセスでピカピカ光ります!!きらーーん

・・・・・・・・・・・・・・・・・・・・・・・

さて、今回はここまでです。

シェーダーを何もわからないところから、ふわっとでも理解できそうな糸口になれれば幸いです。

最後までお付き合いありがとうございました。

・・・・・・・・・・・・・・・・・・・・・・・

・・・・・・・・・・・・・・・・・・・・・・・
